Cómo elegir TPE para el moldeo por inyección: factores clave, selección de materiales y consideraciones de procesamiento

En mi última publicación, recorríqué es en realidad el TPEes ypor qué se funde y se reconfigura como un plásticoEn lugar de curarse como el caucho. Esa pregunta responde qué es el TPE. Pero no aclara cómo elegir la calidad adecuada cuando una pieza debe pasar por un molde real, en una línea de producción real y bajo un plazo estricto.

Elegir TPE para el moldeo por inyección comienza con la función del pieza, no con la ficha técnica del material. Asegúrese de que la dureza, la fluidez y el comportamiento térmico se ajusten al molde, al ciclo de procesamiento y a las condiciones de servicio. Si logra ese ajuste adecuado, la pieza saldrá uniforme, resistente y lista para la siguiente etapa del proceso.

Esa idea —asociar el material adecuado a la aplicación— está detrás de cada decisión que analizo a continuación. También explica por qué dos productos fabricados con la "misma" calidad de TPE pueden ofrecer un rendimiento tan distinto una vez salen del molde.

¿Por qué el TPE es un material preferido para aplicaciones de moldeo por inyección?

Una pieza de plástico rígido se agrieta tras flexiones repetidas. Una pieza de caucho curado requiere un paso de curado independiente y no puede simplemente volver a molerse. Ninguna de las dos se adapta a todos los diseños que tengo en mi banco de trabajo.

El TPE es la opción preferida para el moldeo por inyección porque se procesa en equipos de termoplásticos convencionales, elimina la etapa de vulcanización y permite que un TPE blando se adhiera directamente a un plástico rígido en un solo ciclo. Esto acorta el tiempo de ciclo, reduce las operaciones de ensamblaje secundarias y posibilita que los desperdicios vuelvan al proceso en lugar de ser desechados.

La mayoría de las plantas de plásticos ya cuentan con equipos de moldeo por inyección. Un grado de TPE que puede procesarse en esos mismos equipos elimina la necesidad de disponer de una prensa para caucho o de un horno de curado independientes.Moldeo por dosificaciónPermite que una empresa moldee, en un solo ciclo, un agarre suave de TPE sobre un mango rígido, en lugar de ensamblar posteriormente dos piezas a mano. Esta es una de las principales razones por las que los equipos de interior automotriz optan por el TPE en sellos y empuñaduras: menos piezas, menos elementos de fijación y menos puntos susceptibles de falla. El reprocesamiento también resulta clave: los canales de colada y las piezas rechazadas suelen poder reincorporarse al depósito, siempre que la calidad del material y el proceso lo permitan, lo que reduce el costo de materiales por pieza. En Yudahang, esta suele ser la primera pregunta que le hago a un cliente: ¿su diseño realmente requiere dos piezas separadas, o el TPE le permite moldearlo como una sola pieza?

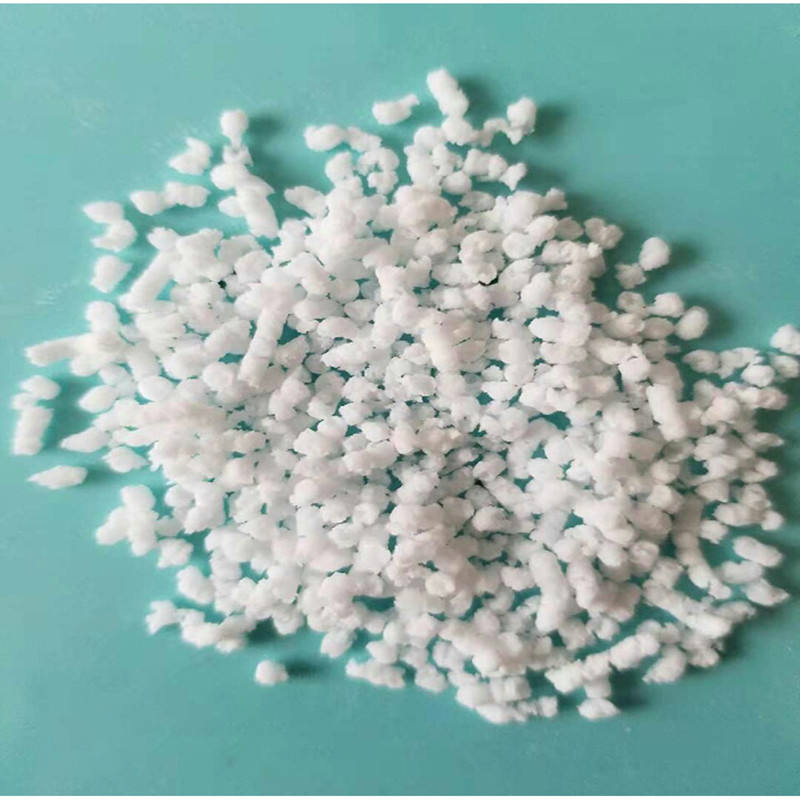

¿Qué propiedades debe tener en cuenta al seleccionar gránulos de TPE para el moldeo por inyección?

La dureza por sí sola no te dice casi nada sobre el comportamiento de una pastilla de TPE una vez que se encuentra dentro de tu molde.

Al seleccionar gránulos de TPE, verifique la dureza, la velocidad de flujo en estado fundido, la resistencia a la tracción y al desgarro, el asentamiento por compresión y la compatibilidad de adhesión con su sustrato. Cada una de estas propiedades está asociada a un modo de fallo distinto; por ello, omitir alguna de ellas suele manifestarse más adelante en forma de reclamación de garantía, y no como un resultado de laboratorio.

Agrupo estas propiedades en tres categorías: sensación, fluidez y ajuste. La sensación abarca la dureza y la elasticidad, que determinan cómo se comporta la pieza al tocarla con la mano o bajo un sello. La fluidez abarca…índice de fluidez de fusióny la viscosidad, que determinan si el pelet logra llenar una pared fina o un canal de flujo largo sin producir cortocircuitos. Las cubiertas de ajuste aportan adherencia, resistencia química yAsentamiento por compresión, que determinan si la pieza sigue funcionando tras meses de uso en el campo, y no solo tras salir del molde. A continuación, les explico cómo suelo desglosarlo para un cliente:

¿Cómo afecta el proceso de moldeo por inyección de TPE a la calidad del producto?

Dos fábricas pueden trabajar con el mismo grado de TPE y, aun así, obtener piezas muy distintas.

El proceso de moldeo por inyección influye en la calidad del producto de TPE mediante la temperatura de fusión, la velocidad de inyección, la presión de empaque y el tiempo de enfriamiento. Si se ajustan de manera incorrecta, incluso un grado de TPE seleccionado adecuadamente puede presentar deformaciones, hundimientos o fisuras en la zona de la entrada de molde.

Una temperatura de fusión demasiado baja deja el material insuficientemente plastificado, lo que provoca un llenado deficiente y la aparición de líneas de flujo en la superficie. Si es demasiado alta, el material puede degradarse, reduciendo la resistencia a la tracción justo en el punto donde la pieza más lo necesita. La velocidad de inyección influye en cómo avanza el frente de fusión dentro de la cavidad; si es demasiado rápida, puede atrapar aire y dejar marcas de quemadura cerca de los respiraderos. La presión y el tiempo de empaque controlan la formación de hundimientos y la estabilidad dimensional una vez que la pieza se enfrió. El tiempo de enfriamiento suele ser el primer aspecto que las plantas acortan para reducir el ciclo de producción, pero una pieza extraída prematuramente aún puede deformarse al salir del molde. Considero el molde y el proceso como parte integral de la selección del material, no como una etapa separada que se realiza después. Incluso con un excelente grado de TPE, si el proceso no es adecuado, el resultado seguirá siendo una pieza defectuosa.

¿Cuáles son los problemas más comunes en el moldeo por inyección de TPE y cómo pueden resolverse?

Los cortes, los destellos y las marcas de hundimiento aparecen en casi todas las líneas de producción de TPE en algún momento.

ComúnMoldeo por inyección de TPELos problemas incluyen cortes cortos, rebabas, marcas de hundimiento y una adhesión deficiente en las piezas sobremoldeadas. La mayoría se deben a un desajuste en el flujo del material fundido, a una temperatura de molde inadecuada o a un sustrato que nunca fue sometido a pruebas de adherencia desde el principio.

Los cortes de inyección suelen indicar que la velocidad de flujo del material es demasiado baja para el espesor de la pared, o que la velocidad y la presión de inyección están ajustadas de manera demasiado conservadora para esa geometría. Las rebabas señalan un molde que no cierra con la suficiente rigidez para la viscosidad del material a esa temperatura. Las marcas de hundimiento se deben a una presión de compactación insuficiente o a una sección de pared demasiado gruesa que no se enfría de manera uniforme. Las fallas de adhesión en piezas sobremoldeadas constituyen el problema más complejo: la energía superficial del sustrato, la temperatura del molde y una familia química de TPE inadecuada pueden provocar que una capa de agarre blanda se despegue de una base dura. En mi propia labor de diagnóstico, reviso conjuntamente el material y el proceso antes de culpar exclusivamente a uno u otro. La mayoría de las veces, la solución resulta más sencilla que un cambio completo de material. Un ajuste de la temperatura del molde o un ligero aumento del tiempo de compactación resuelven más problemas de los que la gente suele imaginar.

Conclusión

Elegir lo correctoTPEPara el moldeo por inyección, nunca se trata de una única decisión. Implica alinear las propiedades del material, el diseño del molde y los parámetros de proceso con la función real de la pieza, desde el primer ciclo en la línea de producción hasta años de servicio en el campo.

Referencias

1. Osswald, T. A., y Turng, L.-S. (Eds.).Manual de moldeo por inyección, 3ª edición. Hanser Publishers, 2008.
2. Drobny, J. G.Manual de elastómeros termoplásticos, 2ª edición. Elsevier, 2014.
3. Holden, G., Kricheldorf, H. R., y Quirk, R. P. (Eds.).Elastómeros termoplásticos, 3.ª edición. Hanser Publishers, 2004.
4. Bhowmick, A. K., y Stephens, H. L. (Eds.).Manual de elastómeros, 2ª edición. CRC Press, 2000.
5. ASTM Internacional.ASTM D395-18: Métodos de ensayo estándar para las propiedades del caucho — Asentamiento por compresión.
6. Rosato, D. V., y Rosato, M. G.Manual de moldeo por inyección. Springer, 2000.
